施工工藝指南

凡選用我公司生產(chǎn)的硅酮結(jié)構(gòu)膠，我公司檢測中心免費進行相容性和粘結(jié)性試驗。我公司檢測中心也可代為進行其它廠家的硅酮結(jié)構(gòu)膠相容性和粘結(jié)性試驗，檢測費用另行計算。

 我公司檢測中心將嚴(yán)格按照國家標(biāo)準(zhǔn)GB16776-2005進行相容性和粘結(jié)性試驗，試驗需要35天時間。我公司檢測中心收到試驗材料后將立即開展試驗工作。試驗結(jié)束后將用傳真或特快傳遞的方式將試驗報告送交委托方。    施工單位必須在收到我公司“相容性和粘結(jié)性試驗合格，可以使用”的試驗報告后才能進行施工。
工程圖紙的審驗及結(jié)構(gòu)膠設(shè)計膠縫尺寸的驗算

    承建商必須依據(jù)工程圖紙及相關(guān)設(shè)計參數(shù)，根據(jù) JC102《玻璃幕墻工程技術(shù)規(guī)范》對工程硅酮結(jié)構(gòu)膠粘結(jié)節(jié)點設(shè)計審驗，對結(jié)構(gòu)膠縫尺寸驗收。以求達到最合理的節(jié)點和膠縫設(shè)計。結(jié)構(gòu)膠設(shè)計膠縫尺寸可以按下式計算粘結(jié)寬度：

    Cs-硅酮結(jié)構(gòu)密封膠粘結(jié)寬度：

    Wk-風(fēng)荷載標(biāo)準(zhǔn)值(Kpa)

    a玻璃的短邊長度(mm)

    f1-膠的短期強度允許值。按138Kpa計算。

    根據(jù)具體情況對玻璃自重效應(yīng)、地震效應(yīng)以及溫差效應(yīng)等進行綜合考慮，進行結(jié)構(gòu)膠粘結(jié)寬度設(shè)計計算。
施工基本要求
對施工人員的要求
    實現(xiàn)玻璃幕墻單元件的粘結(jié)密封，依賴于施工操作人員的高度責(zé)任心和嚴(yán)格、熟練的正確操作，這些應(yīng)具有以下條件：
    有高度責(zé)任心，懂得玻璃幕墻的安全可靠與施工質(zhì)量密切相關(guān)。
    熟悉結(jié)構(gòu)膠施工工藝程序，熟練掌握粘結(jié)密封操作技術(shù)和施工工具；能看懂工程圖紙規(guī)定的粘結(jié)密封部位及配套材料狀況。
施工技術(shù)條件的要求
         硅酮結(jié)構(gòu)密封膠的施工必須使用專用工具。
     施工環(huán)境應(yīng)光線充足、清潔、具有防火、防爆、防塵等措施。
     施工環(huán)境溫度一般不低于10℃，相對濕度不低于40％。對結(jié)構(gòu)膠的生產(chǎn)日期、合格證書、檢驗報告、膠縫驗算報告、相容性和粘結(jié)性試驗報告——核對，產(chǎn)品應(yīng)符合標(biāo)準(zhǔn)和幕墻設(shè)計要求。
施工工藝程序
基材表面清洗

   被粘材料表面的清洗對工程質(zhì)量的優(yōu)劣起著決定性的作用，因此，嚴(yán)格的表面清洗是保證工程質(zhì)量的關(guān)鍵。

   清洗劑通常為異丙醇、二甲苯或丁酮。清洗用布應(yīng)為清潔無絨毛的白布。

   對被粘材料表面采用“雙布擦拭法”進行清洗：

   用溶劑浸潤一干凈布塊，擦拭被粘表面，只能順一個方向進行。

   在溶劑未揮發(fā)之前，立即用第二塊干燥而潔凈的布塊把被粘物表面上的溶劑擦去，不允許溶劑在表面上干涸。布塊應(yīng)定期更換，保證布塊不對表面引起第二次污染。

   清潔寬度應(yīng)始終大于粘結(jié)密封施工的寬度，一般兩邊各放寬1cm左右。

   當(dāng)清潔窄而深的部位時，可用干凈的布纏繞在工具上，按上述程序進行擦拭。

   清潔后的基材必須在1小時內(nèi)施膠完畢，否則必須重新進行清洗。

   清洗質(zhì)量的檢驗，使用清潔的白布塊擦拭被粘的表面，要求布塊無污染。

   清洗過的表面不允許用手再次接觸或其它任何方法再次污染表面。

   清洗后1小時內(nèi)不涂膠的表面，在涂膠前應(yīng)重新清洗一次，方可施工。
注意事項
     操作現(xiàn)場必須有良好的通風(fēng)條件和防火、防爆等安全防護措施，同時遵守有機溶劑使用的技術(shù)安全規(guī)定；使用溶劑時，只能從溶劑中倒出浸潤擦布，不允許把擦布浸入溶劑內(nèi)，以免污染溶劑，更不允許在被粘表面噴灑或涂刷溶劑，造成溶劑在被粘表面溢流，引起油污溶解而擴散到更大范圍。
底漆應(yīng)用

    通過相容性和粘結(jié)性試驗，確定是否使用底漆。

    正確使用底漆有助于原本不易粘合的表面產(chǎn)生強而持續(xù)的密封粘合。底漆的使用應(yīng)嚴(yán)格按下述方法進行: 底漆應(yīng)在基材清洗之后、注膠之前使用。

    用自然硬毛刷或干凈無絨毛的白布在被粘合的表面涂上一層薄而均勻的底漆，切勿傾倒或過多使用底漆。必須時遮住被粘表面邊緣以防止底漆施于被粘表面以外的區(qū)域。

    僅對將于1小時之內(nèi)進行粘結(jié)密封注膠的表面施用底漆。當(dāng)灰塵較多時，在底漆干化后立即注膠。

    底漆內(nèi)含有揮發(fā)性易燃溶劑，因此要在通風(fēng)良好的條件下使用底漆，且有防火防爆等安全防護措施。
結(jié)構(gòu)膠的注膠程序及成品養(yǎng)護

    在注膠之前，先用護面膠帶將粘區(qū)域外沿的水平表面蓋住，以防止在刮膠時污染這些區(qū)域。

    單組份硅酮結(jié)構(gòu)密封膠可以直接用手動或氣動槍施工，使用氣動槍應(yīng)調(diào)節(jié)好操作壓力，防止注膠時產(chǎn)生氣泡。

    槍嘴口徑應(yīng)小于接口厚度，使槍嘴伸入接口二分之一深度。槍嘴應(yīng)均勻適度地移動，確保接口充滿結(jié)構(gòu)膠，注膠時應(yīng)防止移動過快或往復(fù)而產(chǎn)生氣泡或空穴。

    注膠完成后，應(yīng)及時用刮刀將接口外多出的結(jié)構(gòu)膠向內(nèi)壓實，使結(jié)構(gòu)膠與接口的側(cè)邊相接觸，以減少內(nèi)部氣泡或空穴，并保證結(jié)構(gòu)膠與被粘表面充分接觸，最后沿同一方向?qū)⒔涌诒砻婀纹秸?/span>

    修整完畢，及時除去護面膠帶。并隨即在單元板塊玻璃或明框上標(biāo)日期及編號，水平放置進行養(yǎng)護。

    雙組份硅酮結(jié)構(gòu)密封膠須使用專用打膠設(shè)備，按規(guī)定比例均勻混合，混合均勻性用蝴蝶試驗方法測試(見附件)，并填寫記錄。

    再次搬動時間：標(biāo)準(zhǔn)條件下，單組份養(yǎng)護為7天，雙組份養(yǎng)護為12小時。

    完全固化時間：標(biāo)準(zhǔn)條件下，單組份養(yǎng)護為14天，雙組份養(yǎng)護為7天。
施工質(zhì)量檢驗
外觀檢驗
     對已制作好的幕墻玻璃結(jié)構(gòu)單元件的外觀進行逐塊檢查。結(jié)構(gòu)膠應(yīng)充滿被粘部位，無氣泡或空穴，否則應(yīng)在氣泡或空穴處切開，及時在切開的新鮮膠面上重新補實結(jié)構(gòu)膠。
隨批剝離粘結(jié)試驗
    取與結(jié)構(gòu)單元件同質(zhì)量的玻璃和鋁型材，隨單元件同時制作，按“施工工藝程序”基材表面清洗工序清洗，按“結(jié)構(gòu)膠的注膠程序及成品養(yǎng)護”注施及養(yǎng)護結(jié)構(gòu)膠。

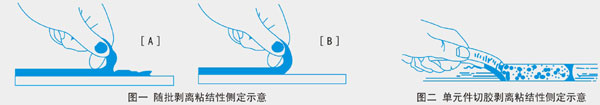

     注施結(jié)構(gòu)膠在標(biāo)準(zhǔn)條件下放置：單組份7天，雙組份3天。按圖一從膠條一端以垂直或大于90℃方向用力剝離結(jié)構(gòu)膠，檢驗結(jié)構(gòu)膠發(fā)生內(nèi)聚破壞（A）或粘結(jié)脫膠（B）現(xiàn)象，記錄內(nèi)聚破壞百分比。測定中，如果結(jié)構(gòu)膠發(fā)生斷裂，表明粘結(jié)良好（粘結(jié)強度大于內(nèi)聚強度）;如果在膠內(nèi)氣孔或缺陷處發(fā)生斷裂，表面施工操作技術(shù)有問題。

單元件成品粘結(jié)性檢驗

      從每100個單元件中隨機抽取3-5件,(雙組份結(jié)構(gòu)密封膠應(yīng)至少固化4天,單組份密封膠應(yīng)固化10天),切開裝配框與玻璃之間的結(jié)構(gòu)膠，使玻璃與鋁框公開，然后用刀切斷結(jié)構(gòu)膠，并沿基材水平切出長約50cm的膠條。按圖二所示，用手緊握結(jié)構(gòu)膠以大于90方向剝離，檢查結(jié)構(gòu)膠發(fā)生內(nèi)聚破壞或脫粘現(xiàn)象，記錄內(nèi)聚破壞百分比。

    檢驗完畢后，檢驗部位按注膠工程修復(fù)，原來的結(jié)構(gòu)密封膠表面應(yīng)干凈新鮮，且與原結(jié)構(gòu)密封膠之間產(chǎn)生良好的粘結(jié)性。

交付檢驗

    對生產(chǎn)的幕墻玻璃結(jié)構(gòu)單元件，應(yīng)逐批進行交付檢驗，只有在粘結(jié)達到內(nèi)聚破壞，并且外觀檢驗無氣泡無空穴時才能驗收。

    檢驗合格的填寫施工質(zhì)量檢驗報告，檢驗員應(yīng)填寫檢驗記錄并簽字，產(chǎn)品才能發(fā)運、安裝。

    如果檢驗發(fā)生粘結(jié)脫膠，應(yīng)追溯檢查施工操作技術(shù)，由技術(shù)質(zhì)量部門決定增加抽樣試驗，對同批單元件提出處理決定。

雙組份結(jié)構(gòu)膠施膠前的檢查工作

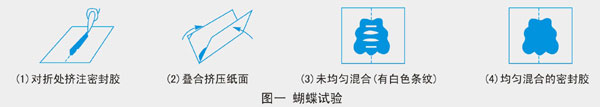

1、混膠均勻性測定——蝴蝶試驗

    該檢驗項目用來檢測雙組份結(jié)構(gòu)膠的混合性。雙組份結(jié)構(gòu)膠使用之前必須進行該項目檢驗。

    將混膠注膠機擠出的膠，擠注在規(guī)格為A4的白紙中間，折合將膠壓平，再打開紙觀察結(jié)構(gòu)膠，混合均勻的結(jié)構(gòu)膠應(yīng)無異色條紋，如果膠上出現(xiàn)白色條紋，則表明混膠不均勻。

如果檢測為混膠不均勻，應(yīng)檢查并適當(dāng)調(diào)整混膠注膠機，再重新進行該項目檢測，直到混膠均勻為止。(參考蝴蝶試驗圖示)

2、拉斷時間測試

    該測試項目用來檢測雙組份結(jié)構(gòu)膠的固化速度，用以確定A、B組份之間的用量比例。雙組份結(jié)構(gòu)膠使用之前必須進行該項目

檢測。

    在燒杯或其化溶劑中放入適量的混合均勻的結(jié)構(gòu)膠，將一條小圓棒或小刮刀浸入一部分到膠料中，并從膠料混合時開始計時，

每隔5分鐘將小圓棒(刮刀)從膠料中抽出，并觀察膠料扯起部分是否發(fā)生突然斷裂。

    如果未發(fā)生斷裂,重新將小圓棒(刮刀)浸入膠料中,隔5分鐘再從膠料中抽出,重復(fù)這一操作直到膠料發(fā)生斷裂，并記錄從開始計時到拉斷時的時間。

    正常比例的雙組份產(chǎn)品突然拉斷時間在20到90分鐘之間，否則應(yīng)重新調(diào)整A、B組份的用量比例。

    我公司BLD8809雙組份硅酮結(jié)構(gòu)膠正常用量比例為體積比A:B=10:1(重量比13:1)，用戶可在8:1～12:1(重量比10:1～16:1)之間自行調(diào)整。B組份用量比例越高，突然拉斷時間越短。（附拉斷時間試驗用圖）


注：B組份反應(yīng)活性高，極易因水解而失效，所以使用時不能長時間暴露在空氣中，用戶應(yīng)注意密封保存。

    使用者注意：本文所刊載的都是我們認為可靠的資料，由于實際情況千差萬別，我們不可能對所有的情況一概了解，所以不能保證我們的產(chǎn)品在某些用法與用途上正確性和適用性。用戶在使用產(chǎn)品之前詳細了解產(chǎn)品，然后自行確定最佳的使用方法。
